HSR型

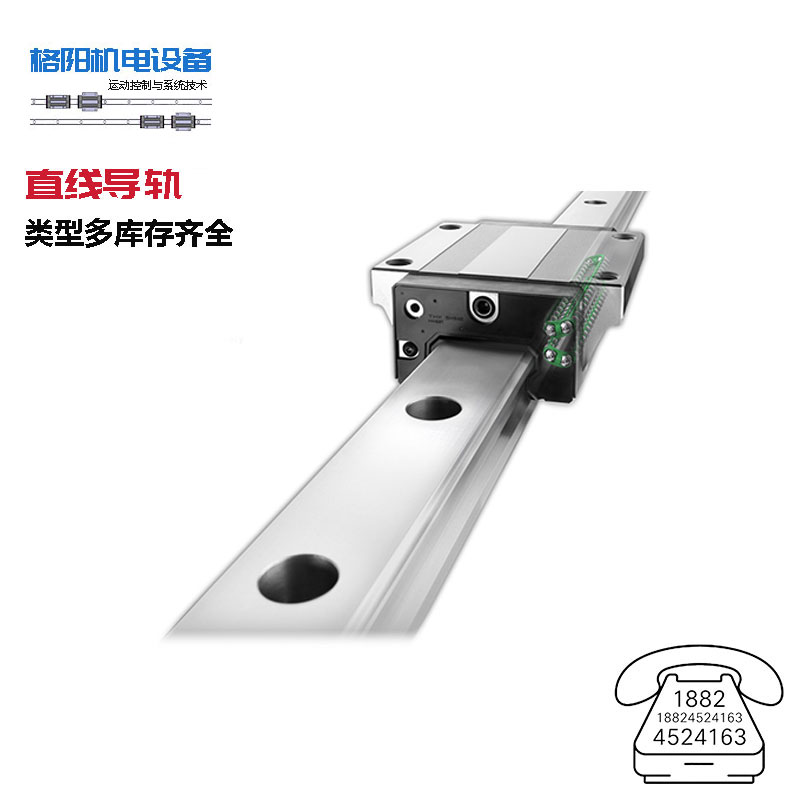

THK直线导轨、世界标准通用、HSR25C、法兰滑块

  • 产品品牌:日本THK
  • 产品型号:HSR25C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:279 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:日本THK直线导轨HSR-C系列,滑块顶部增加了法兰安装模块,同时也是增加了额定载荷的类型。滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。可用于工作台上无法钻安装螺栓用通孔的情况。

型号:HSR25C

      日本THK直线导轨HSR-C系列,滑块顶部增加了法兰安装模块,同时也是增加了额定载荷的类型。滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。可用于工作台上无法钻安装螺栓用通孔的情况。

公称型号

外形尺寸

LM滑块尺寸

侧喷嘴用备用孔



H3

高度

M

宽度

W

长度

L

B

C

安装孔

S

H

L1

t

T

T1

K

N

E

油嘴

e0

f0

D0

HSR25C

HSR25CM

36

70

83.1

57

45

M8

6.8

59.5

16

11

10

30.5

6

12

B-M6F

3.5

4

3

5.5

HSR25LC HSR 5LCM

36

70

102.2

57

45

M8

6.8

78.6

16

11

10

30.5

6

12

B-M6F

3.5

4

3

5.5

LM轨道尺寸

基本额定

载荷

静态容许力矩 kNm

质量

宽度

W1

±0.05

W2

高度

M1

孔距

F

d1×d2×h

长度

Max

C

kN

C0

kN

MA

MB

MC

LM滑块

kg

LM轨道

kg/m

单滑块

双滑块

紧靠

单滑块

双滑块

紧靠

单滑块

23

23.5

22

60

11×9

3000

(2020)

27.6

36.4

0.324

1.8

0.324

1.8

0.366

0.59

3.3

23

23.5

22

60

11×9

3000

(2020)

35.2

51.6

0.627

3.04

0.627

3.04

0.518

0.75

3.3



THK直线导轨的工作方式

       直线导轨系统由两部分组成:直线滑块和直线导轨。线性块沿着线性导轨在其所定位的平面上移动。滑块沿直线直线导轨前后移动。线性块通过安装到块上来连接移动的组件,以支持指定组件的运动。通过在与导轨接触的滑块内循环球轴承,沿着导轨产生运动。

      同样功能的导轨,也可以设计成不同的结构,所需要花费的加工量不同,对导轨工作的导向精度也有着不同的影响。在机床导轨的设计中,应使其结构尽量趋于简单化,这样将对导轨制造和后期维护带来更多便利。对于刮研导轨,应尽量减少刮研量;对于镶装导轨,应尽量做到易于更换。

      导轨的分类依据和类型 按导轨的运动性质分类,可分为主运动导轨、进给运动导轨和移置导轨三种。其中,移置导轨只适用于调整部件之间的相对位置,在加工时没有相对运动,例如车床尾座使用的导轨。

      按导轨的摩擦性质分类,可分为滑动导轨、静压导轨和滚动导轨三种。静压导轨按两导轨面间的流体状态又分为液体静压导轨和气体静压导轨;滚动导轨按其滚动体不同又可分为滚珠导轨、滚柱导轨和滚针导轨。

      按导轨的受力情况分类,可分为开式导轨和闭式导轨两类。

     不同类型的导轨在摩擦特征、承载能力、刚度、精度、灵度、抗震性、使用寿命等参数上各有所长,应该根据加工类型和加工对象的具体要求来进行选择。
