HSR型

日本THK高组装直线导轨HSR-15AM 法兰式滑块

  • 产品品牌:日本THK
  • 产品型号:HSR-15AM
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:110 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

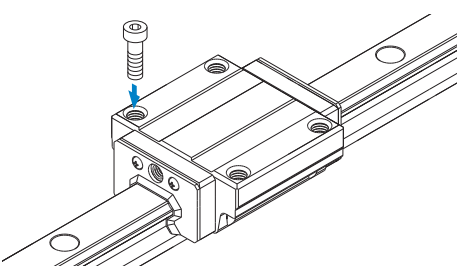

优势特点:此LM滑块的法兰部实施了螺纹加工的类型

HSR-15AM型导轨本体设计构造:

结构特长:

钢球沿着HSR导轨和滑块上经过精密研磨加工的4列滚动面进行滚动;通过组装在滑块上的端盖板,使钢球列循环运动。HSR滑块采用保持板将钢球保持住,因此即使从轨道中抽出滑块,钢球也不会脱落(HSR8、10和12型除外)。

为使滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45°配置,因此无论何种姿势都可以使用。并且因能施加均等的预压,从而既能一边维持较低的磨擦系数,又加强了4个方向的刚性。同时,因断面高度低,并且对滑块进行了高刚性设计,从而能获得稳定的高精度直线运动。

【 4方向等负荷】

为使滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45°配置,因此无论何种姿势都可以使用,用途广泛。

【 高刚性型】

因钢球的配置是采用具有良好平衡性的4列排列,所以能施加充分的预压,并且容易地提升4个方向的刚性。

【 自动调心能力】

由于THK独特的圆弧沟槽的正面组合(DF组合)具有自动调心能力,即使施加预压也能吸收安装误差,从而得到高精度、平滑稳定的直线运动。

【 出色的耐久性】

即使在预压或偏置负荷作用之下,钢球的差动滑动量也抑制在***低限度,实现了高耐磨损性和精度的长期维持。

【 还备有不锈钢型】

HSR滑块、导轨、钢球也可采用不锈钢制造。
