EBA型

THK丝杆、大直径钢球丝杠、EBA1605

  • 产品品牌:日本THK
  • 产品型号:EBA1605
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:137 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:THK-EBA1605轴外径16mm,导程5mm,钢球直径16.75mm,THK大直径钢球滚珠丝杆通过循环器来改变螺母内钢球的行进方向再又由丝杠轴外圆面回到原来的位置从而形成一个无限循环的运动。

型号:EBA1605

      THK-EBA1605轴外径16mm,导程5mm,钢球直径16.75mm,THK大直径钢球滚珠丝杆通过循环器来改变螺母内钢球的行进方向,再又由丝杠轴外圆面,回到原来的位置,从而形成一个无限循环的运动。EBA系列备有大钢球预压或无预压EB型及错位预压EP型的两种型号供用户选择。

EBA1605高负荷丝杆规格尺寸

公称型号

丝杠

轴外径

d

导程

Ph

钢 球 中心直径

dp

沟槽谷径

dC

负荷圈数

列×圈数

基本额定载荷

刚性K

N/mm

Ca★

kN

C0a

kN

EBA1605-4

16

5

16.75

13.1

4×1

11.9

17.4

210

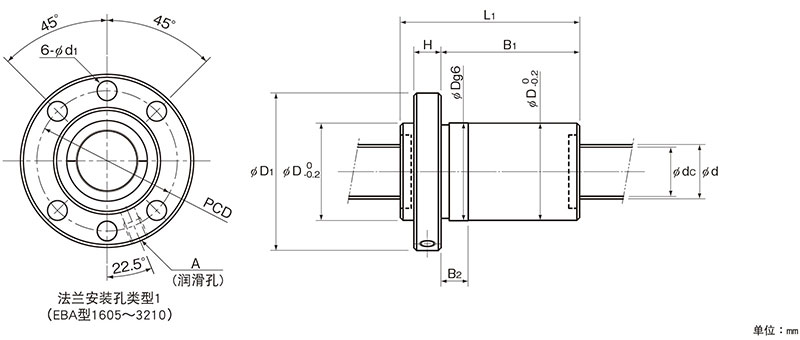

                           螺母尺寸

外径

D

法兰直径

D1

全长

L1

H

B1

B2

法兰安装孔类型

PCD

d1

润滑孔

A

螺母

质量

kg

轴质量

kg/m

28

48

55

10

40

12

1

38

5.5

M6×1

0.23

1.25



应用于精密机床的THK丝杆

     对于超精密机床来说,材料结构对其的影响是非常之大的。在过去,铸铁和钢是作为机床的主力结构材料存在的,而在今后则只有普通机床才会使用它了。对于超精密机床来说,它要求构成它机身的材料性能稳定、热变形小、振动衰减性好等诸多要求。而以往的普通材料已经不能满足这些要求了。因此,科学家们为了满足机床的众多要求,研究了其他特殊材料,如天然花岗岩材料来代替使用。而日本也开发了一种陶瓷材料来制造超精密机床。

     机床的主轴机床主轴在加工时候是直接与刀具接触,同时与工件半接触的的重要部分,它回转精度的好坏会直接影响到工件的加工精度,因此主轴说是超精密机床中最重要的一部分也不为过。 目前世界上的超精密机床的主轴精度最高的是空气静压轴承主轴,它的回转精度能达到0.05um,最高可达0.03um。

      在机床进给系统中发挥着重要作用的各种进给丝杆,在超精密机床中的一般精度等级为C0。在设计上,静压丝杆所需要的必要装置在滚珠丝杆上都完全用不上,因此滚珠丝杆在使用上是十分方便的,但是用在亚微米级超精密加工机床的进给丝杆则不得不考虑滚珠的转动和滚珠间的接触滑动的微小振动,以及同滑动丝杆等相比较存在的振动衰减性差等问题了。

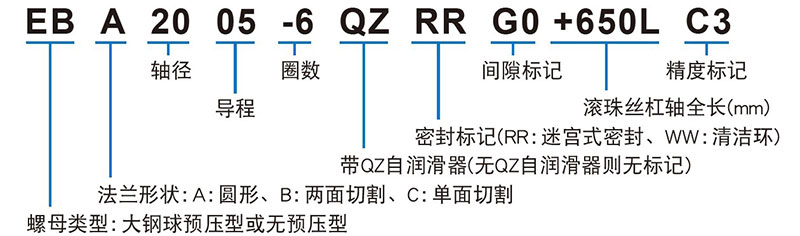

THK-EBA系列滚珠丝杆型号说明

THK-EBA系列大钢球丝杆型号

EBA1605-4、EBA2005-3、EBA2505-3、EBA2510-3、EBA2510-4、EBA3205-3、EBA3205-4、EBA3205-6、
EBA3210-3、EBA3210-4、EBA4005-6EBA4010-3、EBA4010-4、EBA4020-3、EBA5010-4、EBA5020-3、
EBA6310-6、EBA6320-3
