BNK型

当前位置：日本THK > THK滚珠丝杠 > DIN标准滚珠丝杠 > BNK型 >

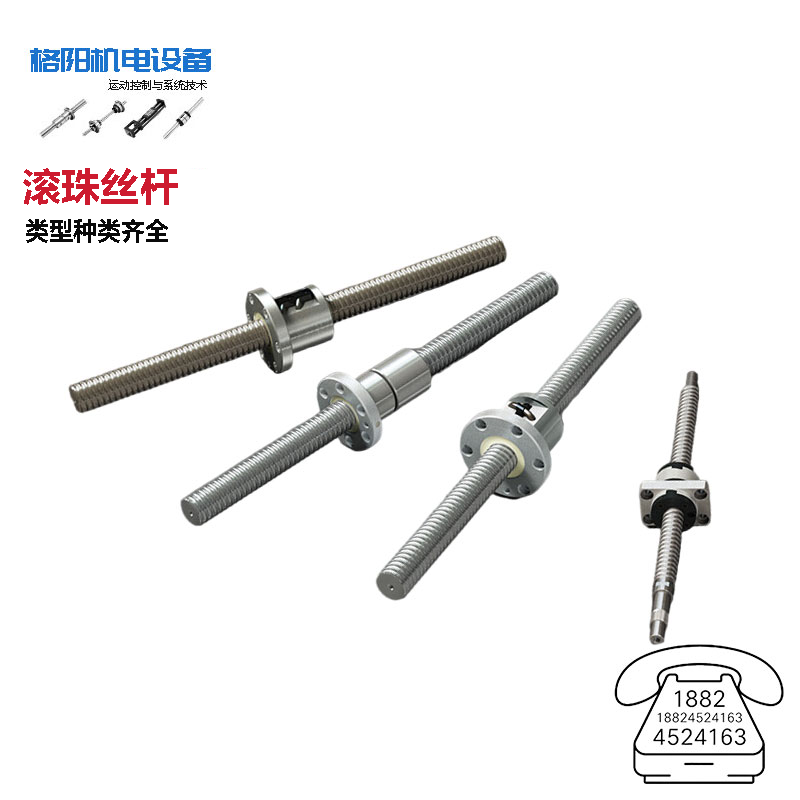

THK丝杆、研磨丝杠、BNK2520-3.6、C3/C5精度

产品品牌：日本THK
产品型号：BNK2520-3.6
产品价格：洽谈
录入时间：2022-07-22
浏览次数：103 次
在线客服：
电话咨询：18824524163

PDF资料下载产品介绍/参数

优势特点：THK精密滚珠丝杆，标准轴加工丝杠 BNK2520-3.6，螺杆外径25，导程20，精度：研磨C3-C5，此型号由端盖兼用作迷宫式密封圈）。此外，当异物有可能进入时，必须使用防尘装置（例如伸缩护罩等）对丝杠轴进行完全覆盖。

型号： BNK2520-3.6

日本THK精密滚珠丝杆，标准轴加工丝杠 BNK2520-3.6，螺杆外径25，导程20，精度：研磨C3-C5，此型号由端盖兼用作迷宫式密封圈）。此外，当异物有可能进入时，必须使用防尘装置（例如伸缩护罩等）对丝杠轴进行完全覆盖。

BNK系列至于C5精度等级,GT间隙也已标准化。

BNK2520-3.6规格长度尺寸

公称型号	行程	丝杠轴长度
		L1	L2	L3
BNK 2520-3.6G0+751LC5Y	500	610	640	751
BNK 2520-3.6G2+751LC7Y
BNK 2520-3.6G0+851LC5Y	600	710	740	851
BNK 2520-3.6G2+851LC7Y
BNK 2520-3.6G0+1051LC5Y	800	910	940	1051
BNK 2520-3.6G2+1051LC7Y
BNK 2520-3.6G0+1251LC5Y	1000	1110	1140	1251
BNK 2520-3.6G2+1251LC7Y
BNK 2520-3.6G0+1451LC5Y	1200	1310	1340	1451
BNK 2520-3.6G2+1451LC7Y
BNK 2520-3.6G0+1651LC5Y	1400	1510	1540	1651
BNK 2520-3.6G2+1651LC7Y
BNK 2520-3.6G0+1851LC5Y	1600	1710	1740	1851
BNK 2520-3.6G2+1851LC7Y

丝杠轴轴心的振摆 D	螺母外圆面的振摆 H	法兰垂直度 I	螺纹沟槽面的振摆 J	导程精度		螺母质量 kg	轴质量 kg/m
丝杠轴轴心的振摆 D	螺母外圆面的振摆 H	法兰垂直度 I	螺纹沟槽面的振摆 J	代表运行距离误差	变动	螺母质量 kg	轴质量 kg/m
0.055	0.015	0.011	0.013	±0.03	0.023	0.53	3.03
0.07	0.03	0.018	0.02	运行距离误差∶±0.05/300		0.53	3.03
0.065	0.015	0.011	0.013	±0.035	0.025	0.53	3.03
0.085	0.03	0.018	0.02	运行距离误差∶±0.05/300		0.53	3.03
0.085	0.015	0.011	0.013	±0.04	0.027	0.53	3.03
0.1	0.03	0.018	0.02	运行距离误差∶±0.05/300		0.53	3.03
0.11	0.015	0.011	0.013	±0.046	0.03	0.53	3.03
0.13	0.03	0.018	0.02	运行距离误差∶±0.05/300		0.53	3.03
0.11	0.015	0.011	0.013	±0.054	0.035	0.53	3.03
0.13	0.03	0.018	0.02	运行距离误差∶±0.05/300		0.53	3.03
0.14	0.015	0.011	0.013	±0.054	0.035	0.53	3.03
0.17	0.03	0.018	0.02	运行距离误差∶±0.05/300		0.53	3.03
0.14	0.015	0.011	0.013	±0.065	0.04	0.53	3.03
0.17	0.03	0.018	0.02	运行距离误差∶±0.05/300		0.53	3.03

滚珠丝杆支撑座的种类主要有

1.丝杆支撑座-FK标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。

2.重负荷支撑座-W BK标准支撑座，规格与NSK相同。为滚珠丝杆两侧专用重负荷型支撑座。

3.锁固螺帽(RN)标准锁固螺帽，规格与THK相同。为滚珠丝杆两侧专用锁固螺帽。

4.丝杆支撑座-AK标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。

5.丝杆支撑座- BK标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。

6.丝杆支撑座-EK标准支撑座，规格与THK相同。为滚珠丝杆两侧专用支撑座。

滚珠丝杆支撑座是支撑连接丝杆和电机的轴承支撑座，支撑座一般分:固定侧(后加K表示,如AK, BK,EK,FK)和支撑侧(用F表示,如AF, BF,EF,FF)。固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承,能获得高刚性、高精度的稳定的回转性能。支撑侧的支撑单元使用深沟球轴承。内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。

BNK2520系列标准加工长度型号

BNK2520-3.6G0+751LC5Y BNK2520-3.6G2+751LC7Y BNK2520-3.6G0+851LC5Y BNK2520-3.6G2+851LC7Y

BNK2520-3.6G0+1051LC5Y BNK2520-3.6G2+1051LC7Y BNK2520-3.6G0+1251LC5Y BNK2520-3.6G2+1251LC7Y BNK2520-3.6G0+1451LC5Y BNK2520-3.6G2+1451LC7Y BNK2520-3.6G0+1651LC5Y BNK2520-3.6G2+1651LC7Y BNK2520-3.6G0+1851LC5Y BNK2520-3.6G2+1851LC7Y
