SHW型

THK导轨、宽幅型滑轨、SHW14CRM

  • 产品品牌:日本THK
  • 产品型号:SHW14CRM
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:236 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

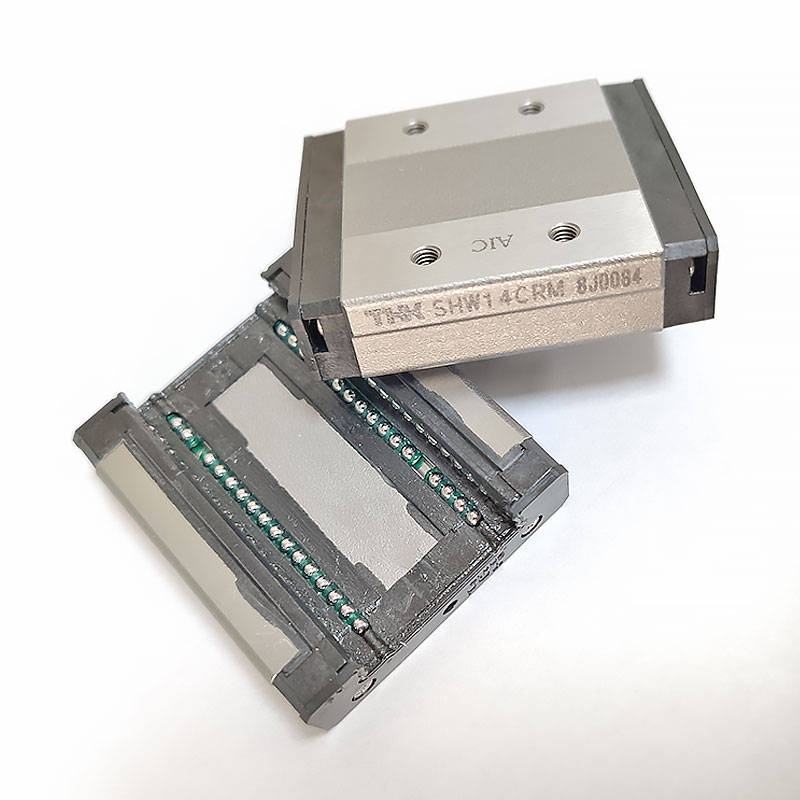

优势特点:THK宽幅型导轨SHW14CRM,组合高度14mm,滑轨宽40mm,总长45.5mm,滑块使用球保持器实现了低噪音、长期免维护以及出色的高速性。

型号:SHW14CRM

  THK宽幅型导轨SHW14CRM,组合高度14mm,滑轨宽40mm,总长45.5mm,滑块使用球保持器,实现了低噪音、长期免维护以及出色的高速性。

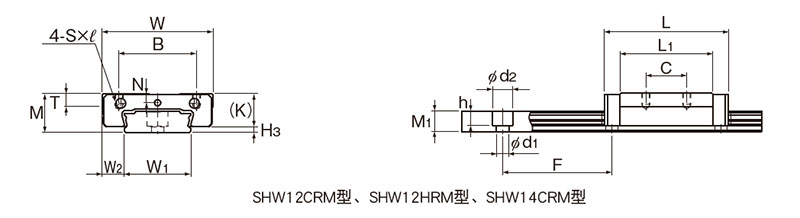

公称型号

外形尺寸

                 LM滑块尺寸

H3

高度

M

宽度

W

长度

L

B

C

L1

T

K

N

SHW14CRM

14

40

45.5

28

15

M3×4

34

5

12

3.3

2


            LM轨道尺寸

基本额定载荷

静态容许力矩 kNm

质量

宽度W1

0

-0.05

W2

W3

高度

M1

孔距

F

d1×d2×h

长度

Max

C

kN

C0

kN

MA

MB

MC

LM滑块

kg

LM轨道

kg/m

单滑块

双滑块紧靠

单滑块

双滑块紧靠

单滑块

24

8

7.5

40

4.5×7.5×5.3

1430

7.05

8.98

0.0466

0.236

0.0466

0.236

0.0904

0.08

1.23

直线导轨的优点和特点
(1)位置精度高
当负载由直线运动导轨驱动时,负载与床台之间的摩擦接触是滚动接触。摩擦系数仅为传统接触的1/50,动,静态摩擦系数之差很小。因此,在负载移动时不会打滑。
(2)使用寿命长,运动精度高
传统滑轨的油膜逆流会导致精度误差。润滑不足会导致接触面之间的磨损,这种磨损越来越不准确。相反,滚动接触几乎没有磨损。因此,机器可以以高精确度运动获得长寿命。
(3)在低驱动力的情况下可以进行高速运动
因为线性导轨的摩擦阻力很小,所以移动负载只需要很小的驱动力。这样可以节省更多的电能,尤其是在系统的运动部件中。对于往复运动零件尤其如此。
(4)在所有方向上均等的承载能力
通过这种特殊设计,这些线性导轨可以在垂直或水平方向上承受载荷。传统的线性滑块只能在平行于接触面的方向上承受较小的载荷。当它们承受载荷时,它们也更有可能变得不准确。
(5)安装简便
安装直线导轨相当容易。按照建议的安装步骤对机器表面进行研磨或铣削,然后将螺栓拧紧至规定的扭矩,可以实现高精度的线性运动。
(6)容易润滑
对于传统的滑动系统,润滑不足会导致接触表面磨损。而且,由于很难找到合适的润滑点,因此很难向接触表面提供足够的润滑。使用直线导轨时,可以通过直线导轨块上的注油嘴轻松补充油脂。通过将润滑油管道输送到管道接头,也可以利用集中式油润滑系统。
(7)互换性
与传统的箱形导轨或V型槽滑轨相比,如果发生任何损坏,可以轻松更换线性导轨。对于高精度等级,请考虑订购匹配的,不可互换的滑块和导轨组件。
