SHW型

THK-SHW系列精密导轨高速静音型滚动导轨

  • 产品品牌:日本THK
  • 产品型号:THK-SHW系列
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:233 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:THK-SHW型此宽幅高刚性LM滚动导轨使用球保持器实现了低噪音、长期免维护以及出色的高速性。

结构与特长

THK-SHWXIN此宽幅高刚性LM滚动导轨使用球保持器,实现了低噪音、长期免维护以及出色的高速性。
【宽幅、低重心】
SHW型的LM轨道宽度较大并采用低重心结构,最适合于安装在要求节省空间的场所,以及要求MC力矩刚性的场所等。
【4方向等负荷】
为使 LM 滑块上的 4 个作用方向(径向、反径向和侧向)均具有相同的额定负荷,各钢球列被设计成按接触角45°配置,因此无论何种姿势都可以使用,用途广泛。
【自动调心能力】
由于THK独特的圆弧沟槽的正面组合(DF组合)具有自动调心能力,即使施加予压也能吸收安装误差,从而得到高精度、平滑稳定的直线运动。
【灰尘少】
使用球保持器消除了钢球之间的相互摩擦,提高了润滑油(剂)的保持性,因此实现了出色的低发尘性。

种类与特点
SHW-CA 型
LM滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。

SHW-CR 型
此为在LM滑块上实施了螺纹加工的类型。

各方向的额定负荷
SHW 型可以在径向、反径向和侧向的 4 个方向承载负荷。基本额定负荷在 4 个方向(径向、反径向和侧向)上均相等,其值记载于SHW型尺寸表中。

各种型号的精度规格

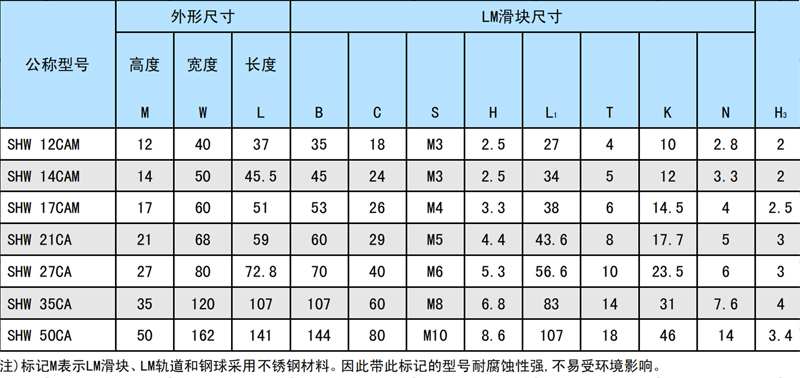

SHW型尺寸图表



LM轨道的标准长度和最大长度
下面表1表示SHW型LM轨道的标准长度和最大长度。要使用超过最大长度的LM轨道时,须采用连接方式制作。详细情况请向我司咨询。
对于指定了特殊长度时的G尺寸,推荐使用表中的尺寸。如果G尺寸太长,安装后可能导致该部分的不稳定,甚至会影响精度。
(注)1. 对于最大长度,其随精度等级不同而异,详细情况请向我司咨询。
          2. 不能采用连接的方式,但需要超过上述最大长度以上时,请向我司咨询。
          3. SHW12, 14和17型由不锈钢制造


应用行业:

食品机械、印刷机械、医疗器械、精密仪器、治具/夹具、航空航天等产业提供优质产品和售前售后服务,还能按国内外客户要求进行来图加工,倾力解决客户的难题,为客户成功和增长提供帮助。本公司各产品长年备有大量库存,保证及时供应客户所需产品和配套的技术支持。
