BLK型

THK轧制滚珠丝杠、进口廉价丝杠、滚珠丝杆螺母、BLK3636-7.2ZZ

  • 产品品牌:日本THK
  • 产品型号:BLK3636-7.2ZZ
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:271 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:BLK3636-7.2ZZ轴外径36,导程36,螺母全长77mm,法兰宽度76mm,法兰直径106mm

型号BLK3636-7.2ZZ



THK轧制滚珠丝杠是一种价格低廉的进给丝杠,它利用精密滚轧成形以及经特殊表面研磨而成的丝杠轴,取代了精密滚珠丝杠中所使用的昂贵的研磨丝杠轴。
组合的螺母其钢球滚动面全部经过研磨精加工 ,与传统的轧制滚珠丝杠相比 ,轴方向间隙小 ,具有更加平滑的运动性能。



THK BLK3636-7.2ZZ的特点:

1.实现了C7级的导程精度
丝杠轴的运行距离误差除C10级以外,C7级和C8级的也已标准化,能用于广泛的用途。运行距离误差
                      C7 ∶±0.05/300(mm)
                      C8 ∶±0.10/300(mm)
                      C10∶±0.21/300(mm)
2.丝杠轴钢球滚动面的粗糙度在0.20a以下
3.螺母的钢球滚动面全部经过研磨精加工
4.价格低廉
5.防尘效果好

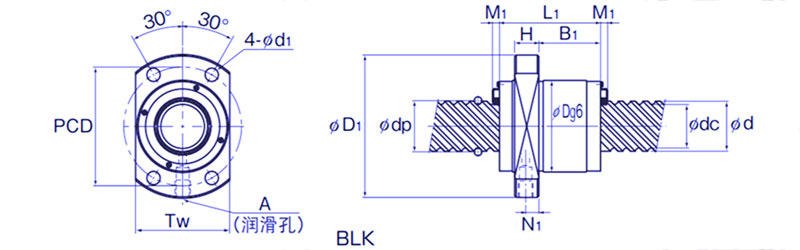

THK BLK3636-7.2ZZ尺寸图表



杠轴外径

d

导程



Ph



公称型号

钢球中心直径

dp

沟槽谷径



dc

负荷圈数

×

基本额定负荷

刚性K

N/mm

外径

D

法兰直径

D1

Ca

kN

C0a

kN

36

36



BLK3636-7.2ZZ

37.4

31.7

4*1.8

40.6

141.1

730

66

106





螺母尺寸



轴向间隙



标准轴长度

丝杠轴的惯性力矩/mm

kg·cm2/mm

螺母质量

kg

轴质量

kg/m

全长

L1





H



B1



PCD



d1



TW

润滑孔

密封挡板

M1

N1

A

77

17

50

85

11

76

8.5

M6

5

0.17

1000\1500\2000\3000

1.29×10

1.74

7.12



BLK3636-7.2ZZ轴外径36,导程36,螺母全长77mm,法兰宽度76mm,法兰直径106mm



应用行业:

工业机械、食品机械、印刷机械、医疗器械、精密仪器、治具/夹具、航空航天等产业提供优质产品和售前售后服务,还能按国内外客户要求进行来图加工,倾力解决客户的难题,为客户成功和增长提供帮助。本公司长期供应THK直线导轨、滚珠丝杠、线性模组,保证及时供应客户所需产品和配套的技术支持。

我司长期供应THK直线导轨、滚珠丝杠、线性模组;大量现货库存,型号齐全,货期短,价格实惠,欢迎来电咨询。
