优势特点：SBK3620滚珠丝杆轴直径：36mm，导程20mm，属于大直径高导程滚珠丝杆能高速进给，加上球保持器的效果，实现了低噪音运作，特别适用于工业大型机械机床。
型号：SBK3620
THK滚珠丝杆介绍
SBK3620球保持器型滚珠丝杠使用球保持器,可消除钢球之间的碰撞和相互摩擦并提高润滑脂的保持性,因而实现了低噪音、低扭矩变动以及长期运行而免维护。另外 , 理想的钢球循环构造、循环部的强度增加以及球保持器的采用 , 使此滚珠丝杠具有优越的高速性。

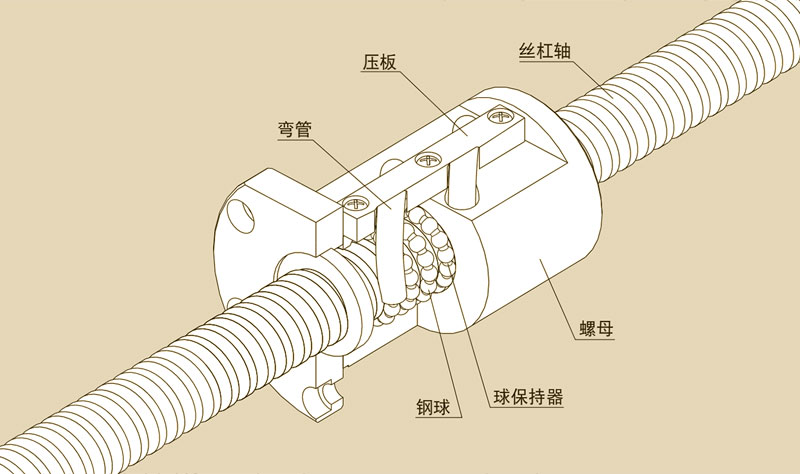

球保持器效果
SBK3620规格尺寸图
单位：mm
|
公称型号 |
丝杠轴外径
d |
导程
Ph |
钢 球 中心直径
dp |
沟槽谷径
dc |
负荷圈数
列×圈 |
基本额定负荷 |
刚性K N/mm |
||
|
Ca kN |
C0a kN |
||||||||
|
SBK3620-7.6 |
36 |
20 |
37.75 |
30.4 |
2×3.8 |
48.5 |
85 |
870 |
|
|
螺母尺寸 |
丝杠轴的惯性力矩/mm
kg·cm2/mm |
螺母质量
kg |
轴质量
kg/m |
|||||||||
|
外径 D |
法兰直径 D1 |
全长 L1 |
H |
B1 |
PCD |
d1 |
TW |
润滑孔 A |
||||
|
73 |
114 |
110 |
18 |
81 |
93 |
11 |
86 |
PT |
1/8 |
1.29×10-2 |
3.4 |
5.0 |
THK-SBK系列滚珠丝杆型号
SBK3620-7.6 SBK4020-7.6 SBK4030-7.6 SBK5020-7.6 SBK5030-7.6
SBK5036-7.6 SBK5520-7.6 SBK5530-7.6 SBK5536-7.6
