HBN型

日本THK-HBN型精密滚珠丝杠,滚珠丝杆副,高刚性性滚珠丝杆

  • 产品品牌:日本THK
  • 产品型号:THK-HBN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:88 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:THK球保持器型滚珠丝杠使用球保持器可消除钢球之间的碰撞和相互摩擦并提高润滑脂的保持性因而实现了低噪音、低扭矩变动以及长期运行而免维护。另外 理想的钢球循环构造、循环部的强度增加以及球保持器的采用 使此滚珠丝杠具有优越的高速性。

结构与特长

THK球保持器型滚珠丝杠使用球保持器,可消除钢球之间的碰撞和相互摩擦并提高润滑脂的保持性,因而实现了低噪音、低扭矩变动以及长期运行而免维护。另外 , 理想的钢球循环构造、循环部的强度增加以及球保持器的采用 , 使此滚珠丝杠具有优越的高速性。

球保持器的优势

1.低噪音、好音质

使用球保持器消除了钢球之间的碰撞噪音。此外,因为钢球是以切线方向排列的 , 由钢球循环引起的碰撞噪音也已被消除。
2.长期运行而免维护
钢球之间相互摩擦已被消除 , 并且由于提供了润滑脂袋使润滑脂得以保持,从而实现了长期运行而免维护(即长期内无须给脂)。
3.平滑的运动
使用球保持器消除了钢球之间的相互摩擦 , 并降低了扭矩变动率,从而实现了平滑的旋转运动。
HBN无予压型

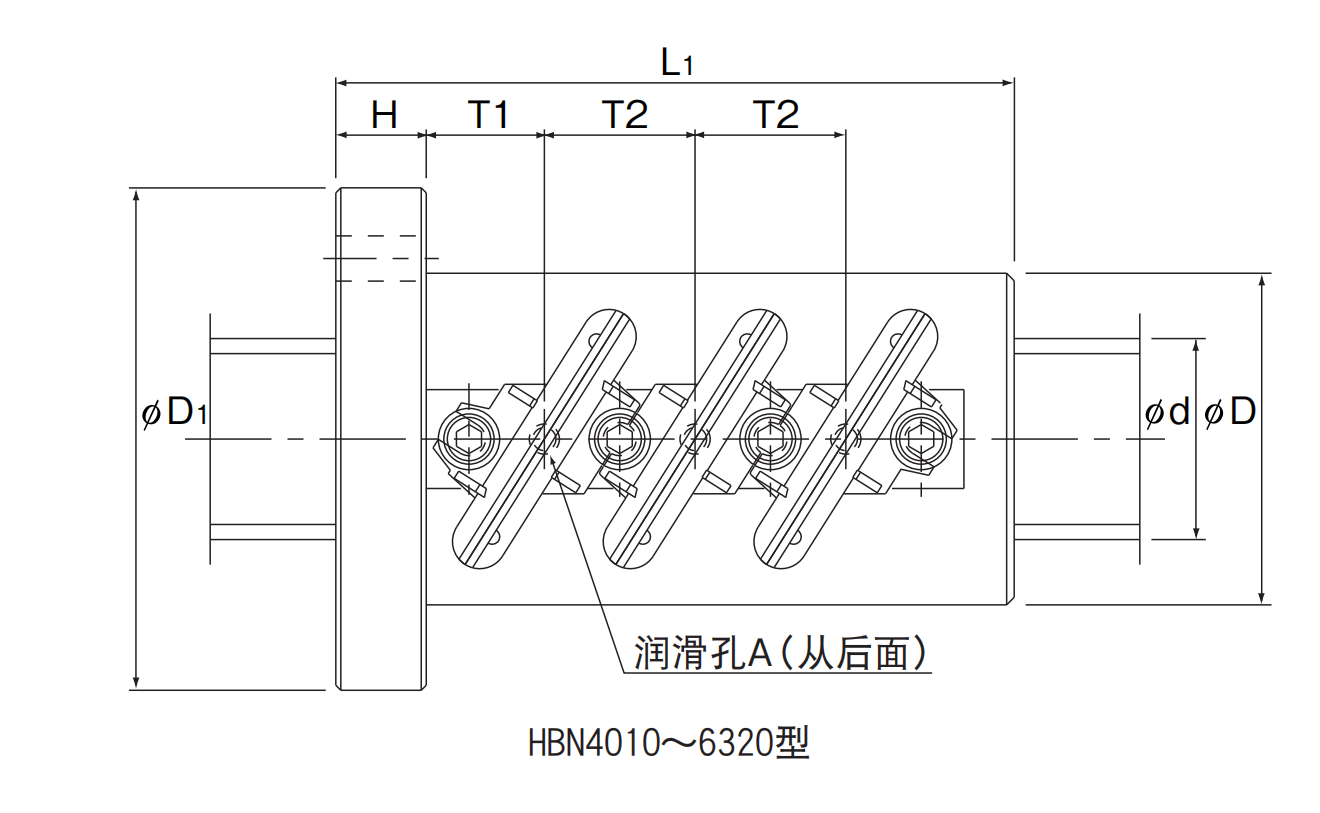

HBN型尺寸图表

单位:mm

公称型号

丝杠轴外径



d

导程



Ph

钢球中心直径



dp

沟槽谷径



dc

负荷圈数



×

基本额定负荷

容许负荷FP

kN

刚性K

N/m

Ca

kN

C0a

kN

HBN

3210-5

32

10

34

26

2×2.5

102.9

191.3

31.9

1077

HBN

3610-5

36

10

38

30

2×2.5

108.2

220.4

33.5

1176

HBN

3612-5

36

12

38.4

29

2×2.5

141.1

267.7

43.7

1207

HBN

4010-7.5

40

10

42

34

3×2.5

162.6

336

50.4

1910

HBN

4012-7.5

40

12

42.4

33

3×2.5

212.4

441.6

65.8

1922

HBN

5010-7.5

50

10

52

44

3×2.5

179.1

462.7

55.5

2279

HBN

5012-7.5

50

12

52.4

43

3×2.5

235.7

572.2

73.1

2345

HBN

5016-7.5

50

16

53

39.6

3×2.5

379.6

820.9

117.7

2392

HBN

6316-7.5

63

16

66

52.6

3×2.5

427.1

1043.8

132.4

2898

HBN

6316-10.5

63

16

66

52.6

3×3.5

577.1

1461.3

178.9

4029

HBN

6320-7.5

63

20

66.5

49.6

3×2.5

578.8

1283.1

179.4

3030

          注:容许负荷FP
                   ※表示滚珠丝杠能承受的最大轴向负荷。
                   与传统的滚珠丝杠相比,此型号在高负荷条件下能够实现更长的使用寿命。
                   关于轴向予压,此型号采用标准规格的G2予压。其它予压也可根据您的要求提供,详细情况请向我司咨询。

螺母尺寸

丝杠轴的惯性力

矩/mm



kg·cm2/mm

螺母

质量



kg

轴质



kg/m

外径

D

法兰直径

D1

全长

L1



H



PCD



d1



T1



T2



UMAX



VMAX



RMAX

润滑孔

A

58

85

98

15

71

6.6

22

30

43

46

43.5

M6

8.08×10-3

1.8

2.9

62

89

98

15

75

6.6

22

30

45

50

46

M6

1.29×10-2

1.9

4.2

66

100

116

18

82

9

26

36

49

52.5

50

M6

1.29×10-2

2.8

3.2

66

100

135

18

82

9

23.5

30

46.5

54

48

M6

1.97×10-2

2.9

5.7

70

104

152

18

86

9

26

36

51

56

52

M6

1.97×10-2

3.7

4.6

78

112

135

18

94

9

23.5

30

52

63.5

54.5

M6

4.82×10-2

3.7

10.2

80

114

152

18

96

9

26

36

56

66

58.5

M6

4.82×10-2

4.4

8.9

95

135

211

28

113

9

37.5

48

64.5

69.6

65.2

PT 1/8

4.82×10-2

10.0

5.0

105

139

211

28

122

9

37.5

48

70.5

82

72.5

PT 1/8

1.21×10-1

10.6

11.5

105

139

259

28

122

9

53.5

64

70.5

82

73

PT 1/8

1.21×10-1

17.4

11.5

117

157

252

32

137

11

44

60

79

86.5

80

PT 1/8

1.21×10-1

17.2

8.1

         注:表中所示的刚性值代表了弹簧常数,每个常数均在施加基本动额定负荷(Ca)30%的轴向负荷时,由负荷和弹性变形求得。
                 这些数值并没有包括螺母安装部相关部件的刚性值,因此请将表中数值的80%视为大致的基准。
