NS型

THK滚珠丝杆花键、NS1616

  • 产品品牌:日本THK
  • 产品型号:NS1616
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:89 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:THK-NS1616滚珠丝杆花键,轴外径16MM,丝杆导程16mm,滚珠花键母被设计成即使把螺母从轴上拔下,钢球也不会脱落的结构,因此装配容易。只要用螺栓固定在支承座上,就可简单地安装滚珠丝杠滚珠花键。

型号:NS1616

       THK-NS1616滚珠丝杆花键,轴外径16MM,丝杆导程16mm,滚珠花键母被设计成即使把螺母从轴上拔下,钢球也不会脱落的结构,因此装配容易。只要用螺栓固定在支承座上,就可简单地安装滚珠丝杠滚珠花键。

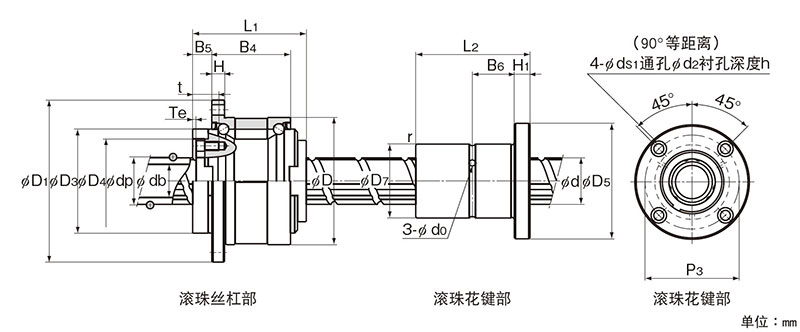

公称型号

丝杠轴外径

d

丝杠轴内径

db

导程

Ph

滚珠丝杠尺寸

基本额定载荷

钢球中心直径

dp

沟槽谷径dc

  外径D

法兰直径D1

全长L1

D3

h7

Ca

kN

C0a

kN

NS1616

16

11

16

3.9

7.2

16.65

13.7

       0

52

-0.007

68

43.5

40

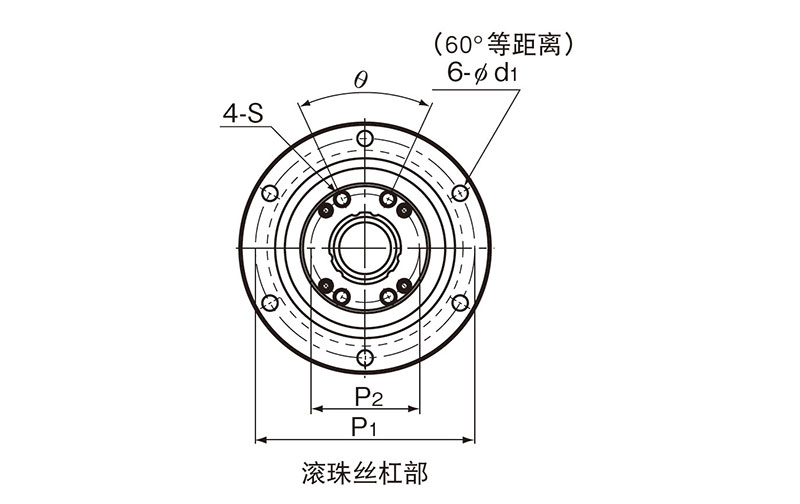

滚珠丝杠尺寸

支撑轴承基本额定载荷

螺母惯性力矩

kg•m2

丝杠轴的惯性力矩

kg•m2/mm

螺母质量

kg

轴质量

kg/m

D4 H7

H

B4

B5

Te

P1

P2

S

t

d1

Ca

kN

C0a

kN

32

5

27.5

9

2

60

25

M4

12

4.5

40

19.4

19.2

4.80×10-5

3.92×10-8

0.38

0.8



THK滚珠丝杆花键所用的到材料

1、Q235-A
  俗称 A3 钢。“A”代表冲击温度的不同的等级之分(以 ABCD之分)。Q235-A,Q235-B,Q235-C,Q235-D 代表不同等级,区别主要是冲击的温度有所不同。对于Q235-A,个人认为只需注意以下三点即可熟练运用:
(1)塑性好(永久变形不破坏)和韧性好(不易脆性断裂);
(2)焊接性能好,一般用于要求不高的机械零件,特别是用在需要焊接的零件;
(3)Q235A 一般不进行淬火处理。
2、 45 钢
    即S45C,常用于一些关键零件,如轴,齿轮,丝杠,销等,其优点是热处理硬度范围宽,可获得不同的使用性能。
(1)淬火后增加其一定的强度及耐磨性,平时用一般淬火硬度HRC40-50 即可;
(2)调质后综合性能良好,根据你的要求选择范围,一般 HB215—235,建议不要超过 HRC32;
(3)高频淬火 HRC48—52,用于承受小负荷和一定冲击及中等速度工作的零件,淬火后表面耐磨,心部韧性好,变形小。
3、40Cr
    中碳调质钢,经适当热处理后可获得一定的韧性、塑性与耐磨性,淬火后表面硬度可达45-52HRC,如果既需要较高的表面硬度,又需要保持心部优良的韧性,一般将 40Cr调制后再次进行表面高频淬火处理,硬度可达55-58HRC。
45 钢与 40Cr 的综合比较:
(1)成本方面:40Cr 价格比 45 钢贵一半;
(2)热处理方面:40Cr 淬透性优于 45 钢,热处理后强度、硬度、冲击韧性也优于 45 钢,但也因此导致淬火内应力大,同等条件下 40Cr材料的工件开裂倾向比 45 钢材料的工件大;
(3)机械性能方面:40Cr 抗疲劳强度更高,韧性更好。
4、不锈钢
     分为铬系(SUS410,SUS430)与铬镍系(SUS304,SUS316)。



THK滚珠丝杆花键型号

NS1616、NS2020、NS2525、NS3232、NS4040、NS5050
