WHF型

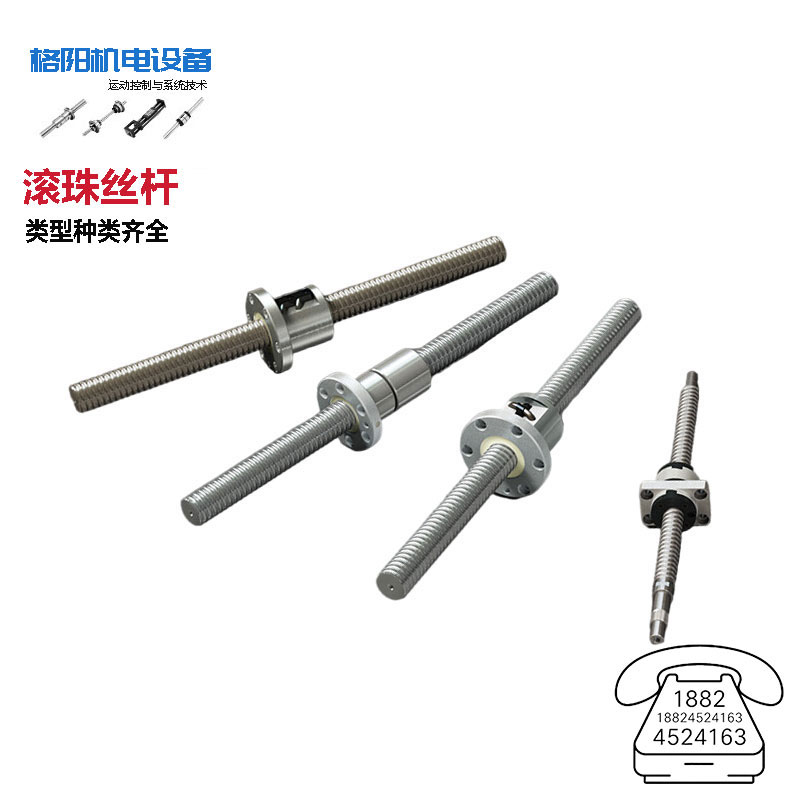

thk高速丝杆、大螺距丝杠、WHF1540

  • 产品品牌:日本THK
  • 产品型号:WHF1540
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:156 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:THK高速大螺距滚珠丝杆WHF1540,直径15mm,导程40mm,端循环类型螺母,此种滚珠丝杠采用了新的循环构造,实现了DN值为12万的高速进给。

型号:WHF1540

  THK高速大螺距滚珠丝杆WHF1540,直径15mm,导程40mm,端循环类型螺母,此种滚珠丝杠采用了新的循环构造,实现了DN值为12万的高速进给。

公称型号

丝杠轴外 径

d

导程

Ph

钢球中心直径

dp

沟槽谷径

dc

负荷圈数

列×圈

基本额定载荷

刚性K

N/mm

     螺母尺寸

Ca

kN

C0a

kN

外径

D

法兰直径

D1

全长

L1

WHF1540-3.4

15

40

15.75

12.5

1.7

7.7

16.3

209

34

57

81.6



                              螺母尺寸

丝杠轴的惯性力矩/mm

kgm2/mm

螺母质量

kg

轴质量

kg/m

H

B1

PCD

d1

Tw

N1

润滑孔

A

10

64.6

45

5.5

40

5

M6

3.9×10-8

0.48

1.28



滚珠螺母滚珠安装

THK滚珠丝杆螺母是一件非常精密的产品,如果在安装时稍微不小心就会出现钢球错位导致丝杆卡死、循环槽磨伤、如果感觉很紧、就不要使用蛮力、硬要把螺母挤进去。

1.把滚珠丝杠螺母和滚钢球用清洁的煤油清洁干净。

2. 钢珠掉落后不能遗失,否则虽然将螺母安装进丝杠了,但是缺少钢珠后丝杠的使用寿命将大为降低。(80%的钢珠数量即可保证丝杠正常定位和运转。)

3. 内循环丝杠的安装,注意不要把钢珠装在两个循环器之间的不滑动的沟槽里面(此一段沟槽在结构上是两端封死的,长度约为四分之一循环道长度),很会咬坏丝杠,循环不畅,会产生背隙,不顺。

4.把滚珠放入螺旋槽内。注意,不是所有的螺旋槽都有填满,是按照一个挡珠器是一个循环园的原则放滚珠,我看见你的螺母好像是4个挡珠器,那就是4个循环园。

5.把钢珠放入螺旋槽内时注意,不是所有的循环道都有填满,是按照一个反向器是一个循环圈的原则放滚珠,螺母是4个反向器,那就是4个循环圈。每一个循环圈放置完钢珠时,会有一小段(约为3/4钢珠直径大小的距离)空间以便于钢珠在循环道内滚动流转。

6.为内循环丝杠示意图,一个循环道对应一个反向器,各循环道之间不互相连接检出,各自独立。钢珠放进去将被卡死,安装时需要注意。

7.把螺母拧入丝杠内旋转螺母前进后退,检查螺母运行是否顺畅,如顺畅这表示OK。

8.滚珠丝杠是精密机械产品,一般来讲,在出现不正常现象以后,最好 马上停机,将丝杠送到专业维修单位进行维修。虽然按照一定的方法也能自己装起来,但是容易因安装失误损坏丝杆。
