MDK型

THK微型滚珠丝杆、MDK0401

  • 产品品牌:日本THK
  • 产品型号:MDK0401
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:199 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:THK微型滚珠丝杆MDK0401,轴直径4mm,导程1mm,这个系列里的丝杠轴直径为 4~ 14mm、导程为1~5mm的微型型号。可以说是THK最小的滚珠丝杆了,THK还提供了标准的丝杆轴,但轴端并未加工,用户可根据自己设备需求自行加工轴端。

型号:MDK0401

    THK微型滚珠丝杆MDK0401,轴直径4mm,导程1mm,这个系列里的丝杠轴直径为 4~ 14mm、导程为1~5mm的微型型号。可以说是THK最小的滚珠丝杆了,THK还提供了标准的丝杆轴,但轴端并未加工,用户可根据自己设备需求自行加工轴端。

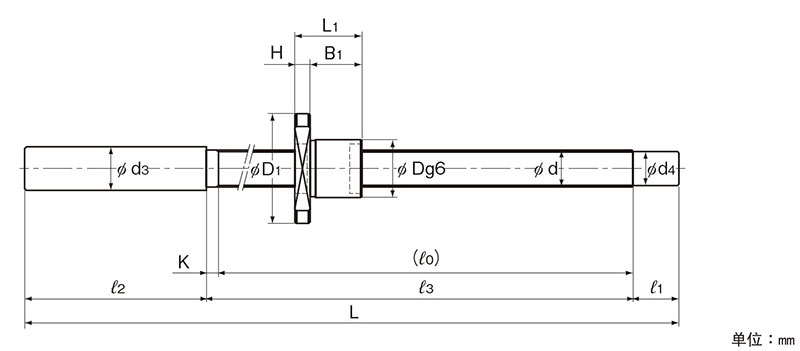

公称型号

滚 珠 丝 杠 驱 动 型

螺母尺寸

丝杠轴外 径

d

导程

Ph

钢球中心直径

dp

沟槽

谷径

dc

负荷

圈数

列×圈

基本额定载荷

外径

D

法兰直径

D1

全长

L1

H

Ca

kN

C0a

kN

MDK0401-3

4

1

4.15

3.4

3×1

0.29

0.42

9

19

13

3

螺母尺寸

                   丝杠轴尺寸

螺母

质量

kg

轴质量

kg/m

B1

PCD

d1

Tw

轴端未加工标记

全长

L

0

1

2

3

d3

d4

K

10

14

2.9

13

A

95

47

10

35

50

6.2

3.2

3

0.01

0.07

115

67

70

145

97

100



THK滚珠丝杆应用

    射束焊接机械、装订机械、自动包装机、一般工业机械的 XY 轴、自动门窗加工机、銲接机、熔断机、工具交换装置、各种材料供给装置、磨床工作台进给轴、自动涂装机、工业用机器人、 NC 车床、一般工业机械的 Z 轴、印刷线路板的打孔机、电火花加工厂、测定器、精密 XY 平台、机械加工中心、 NC 车床、磨床的砂轮进给轴、铣床、立式或横式镗床、刀具导向部、工作机械的 Z 轴、各种高速材料供给装置等自动机械设备。



如何提高传动配件精度

(1)所有零部件、外购件、标准件装配时不得拖拉,严禁在其表面踩踏,不得在其表面直接敲击,严防其表面有划伤或划痕。
(2)所有表面处理件表面须有防护,零部件摆放整齐,不得乱堆乱放,不得踩踏。
(3)所有轴承位、销轴孔须涂防锈油;轴承滚珠须加润滑油。
(4)轴承装配须用木榔头(或橡皮榔头)轻轻敲打轴承内、外圈至根部,不得用铁榔头直接大力敲击,轴承与轴、轴套装配不得有间隙,不得敲打轴承花篮或防尘圈;直线轴承装配时滚珠不得掉落,塑胶处不得敲打。
(5)滑块、滑轨装配时,滑块滚珠不得掉落,滑轨须保证直线度和平面度;滑轨、滑块与装配面之交不得有间隙或垫垫片等。所有装配零部件都须保证横平竖直,在装配过程中防止工件表面划伤,并即时的清理工件表面污垢。
(7)所有转动部件都要求活动自如,无阻涉或抖动现象,无传动间隙。

(8)所有零部件装配完后,进行自检,并随同贴上该制造令的标签后摆放整齐或挂在调试区内。
