优势特点：THK-EBC1605精密滚珠丝杆，轴直径16mm，螺距5mm，钢球规格16.75mm，此类型的丝杆精度最高可达C0级，但精度越高的丝杆加工货期就越长，出厂时加工好的丝杆装好螺母一起出厂，这样既保证了精度，又能使用户到货就可以装机运行。
型号：EBC1605
THK-EBC1605精密滚珠丝杆，轴直径16mm，螺距5mm，钢球规格16.75mm，此类型的丝杆精度最高可达C0级，但精度越高的丝杆加工货期就越长，出厂时加工好的丝杆装好螺母一起出厂，这样既保证了精度，又能使用户到货就可以装机运行。

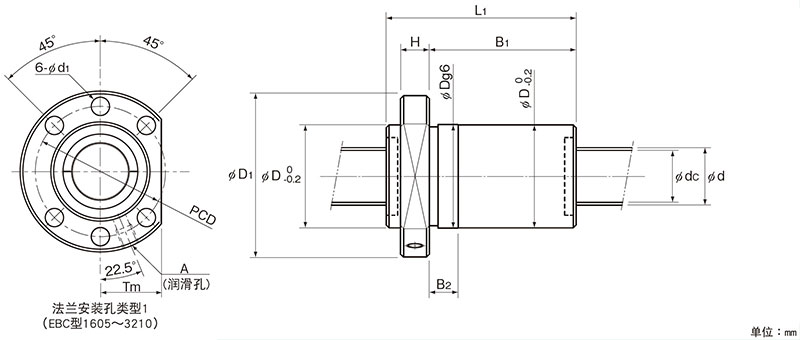

EBC1605规格尺寸表
|
公称型号 |
丝杠轴 外径 d |
导程 Ph |
钢 球 中心直径 dp |
沟槽谷径 dC |
负荷圈数 列×圈数 |
基本额定载荷 |
刚性K N/mm |
|
|
Ca★ kN |
C0a kN |
|||||||
|
EBC1605-4 |
16 |
5 |
16.75 |
13.1 |
4×1 |
11.9 |
17.4 |
210 |
|
螺母尺寸 |
||||||||||||
|
外径 D |
法兰直径 D1 |
全长 L1 |
H |
B1 |
B2 |
法兰安装孔类型 |
PCD |
d1 |
Tm |
润滑孔 A |
螺母质量 kg |
轴质量 kg/m |
|
28 |
48 |
55 |
10 |
40 |
12 |
1 |
38 |
5.5 |
20 |
M6×1 |
0.22 |
1.25 |
数控车床的丝杠与光杠：
用以联接进给箱与溜板箱，并把进给箱的运动和动力传给溜板箱，使溜板箱获得纵向直线运动。丝杠是专门用来车削各种螺纹而设置的，在进行工件的其他表面车削时，只用光杠，不用丝杠。要结合溜板箱的内容区分光杠与丝杠的区别。溜板箱：是车床进给运动的操纵箱，内装有将光杠和丝杠的旋转运动变成刀架直线运动的机构，通过光杠传动实现刀架的纵向进给运动、横向进给运动和快速移动，通过丝杠带动刀架作纵向直线运动，以便车削螺纹。
数控车床床身：是车床带有精度要求很高的导轨(山形导轨和平导轨)的一个大型基础部件。用于支撑和连接车床的各个部件，并保证各部件在工作时有准确的相对位置。冷却装置：冷却装置主要通过冷却水泵将水箱中的切削液加压后喷射到切削区域，降低切削温度，冲走切屑，润滑加工表面，以提高刀具使用寿命和工件的表面加工质量。

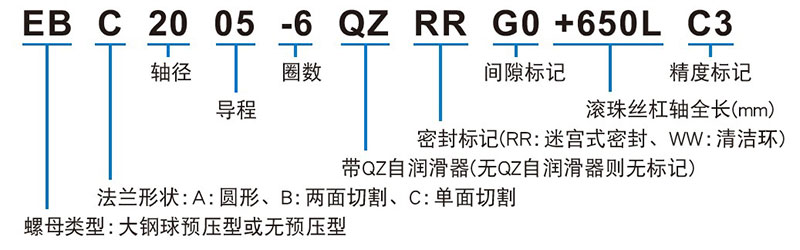

THK-EBC系列丝杆型号解析
