优势特点：日本THK-SRN 型直线导轨通过采用滚柱保持器 能获得低摩擦的平滑运动，使用高刚性滚柱作为滚动体以及令滚柱全长为滚柱直径1.5倍以上由此可以得到更高的刚性实现了长期运行而免维护的超高刚性滚柱导轨， LM 滑块上的 4 个作用方向（径向、反径向和侧向）均具有相同的额定负荷，各滚柱列被设计成按接触角45°配置，因此无论何种姿势都可以使用，用途广泛。
结构与特点：
【超高刚性】
使用高刚性滚柱作为滚动体以及令滚柱全长为滚柱直径1.5倍以上,由此可以得到更高的刚性。
【4方向等负荷】
为使 LM 滑块上的 4 个作用方向（径向、反径向和侧向）均具有相同的额定负荷，各滚柱列被设计成按接触角45°配置，因此所有方向都具有高刚性。
【通过防止偏移来实现平滑运动】
通过滚柱保持器使滚柱被均匀分隔排列进行循环,因此可以防止滑块到达负荷区时的滚柱偏移,还能最大程度地减少滚动阻力的起伏变动,从而实现平滑而稳定的运动。
【长期运行而免维护】
使用滚柱保持器可消除滚柱之间的相互摩擦,并提高油脂的保持能力,从而实现了长期运行而免维护。
【世界标准尺寸】
此型号的尺寸设计以由直线运动系统之先驱THK所开发的、事实上已成为世界标准的全钢球LM滚动导轨HSR型为基准。
【薄型、低重心】
此型号的总高度比保持器型滚柱滚动导轨SRG型低,最适合于小型化设计。
种类与特长
SRN-C 型
LM滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。可用于工作台上无法钻安装螺栓用通孔的情况。
SRN-LC 型
SRN-LC型为具有与SRN-C型相同的横断面形状,但延长了LM滑块全长(L)，增加了额定负荷的型号。
SRN-R 型
为减小了LM滑块的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。
SRN-LR 型
SRN-LR型为具有与SRN-R型相同的横断面形状,但延长了LM滑块全长(L)，增加了额定负荷的型号。

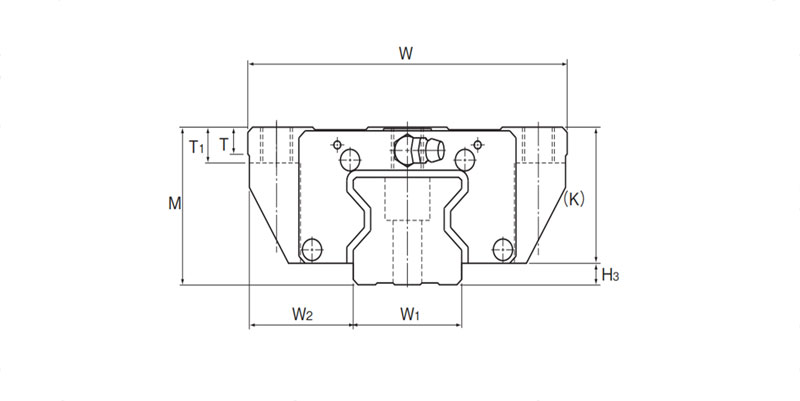

SRN-C、SRN-LC型尺寸表
|
公称型号 |
外形尺寸 |
LM滑块尺寸 |
H3 |
||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B |
C |
C2 |
S |
H |
L1 |
T |
T1 |
K |
N |
E |
e0 |
f0 |
D0 |
油嘴 |
||
|
SRN 35C SRN 35LC |
44 |
100 |
125 155 |
82 |
62 |
52 |
M10 |
8.5 |
82.2 112.2 |
7.5 |
10 |
38 |
6.5 |
12 |
8 |
6.5 |
5.2 |
B-M6F |
6 |
|
SRN 45C SRN 45LC |
52 |
120 |
155 190 |
100 |
80 |
60 |
M12 |
10.5 |
107 142 |
7.5 |
15 |
45 |
7 |
12 |
8.5 |
7 |
5.2 |
B-M6F |
7 |
|
SRN 55C SRN 55LC |
63 |
140 |
185 235 |
116 |
95 |
70 |
M14 |
12.5 |
129 179.2 |
10.5 |
18 |
53 |
8 |
16 |
10 |
8 |
5.2 |
PT1/8 |
10 |
|
SRN 65LC |
75 |
170 |
303 |
142 |
110 |
82 |
M16 |
14.5 |
229.8 |
19.5 |
20 |
65 |
14 |
16 |
9 |
11 |
5.2 |
PT1/8 |
11.5 |
单位∶mm
|
LM轨道尺寸 |
基本额定载荷 |
静态容许力矩 kN•m＊ |
质量 |
|||||||||||
|
宽度W10
-0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度＊ Max |
C kN |
C0 kN |
MA |
MB |
MC |
LM滑块 kg |
LM轨道 kg/m |
||
|
单滑块 |
双滑块紧靠 |
单滑块 |
双滑块紧靠 |
单滑块 |
||||||||||
|
34 |
33 |
30 |
40 |
9×14×12 |
3000 |
59.1 76 |
119 165 |
1.66 3.13 |
10.1 17 |
1.66 3.13 |
10.1 17 |
2.39 3.31 |
1.6 2 |
6.9 |
|
45 |
37.5 |
36 |
52.5 |
14×20×17 |
3090 |
91.9 115 |
192 256 |
3.49 6.13 |
20 32.2 |
3.49 6.13 |
20 32.2 |
4.98 6.64 |
3 3.6 |
11.3 |
|
53 |
43.5 |
43 |
60 |
16×23×20 |
3060 |
131 167 |
266 366 |
5.82 10.8 |
33 57 |
5.82 10.8 |
33 57 |
8.19 11.2 |
4.9 6.4 |
15.8 |
|
63 |
53.5 |
49 |
75 |
18×26×22 |
3000 |
278 |
599 |
22.7 |
120 |
22.7 |
120 |
22.1 |
12.7 |
21.3 |

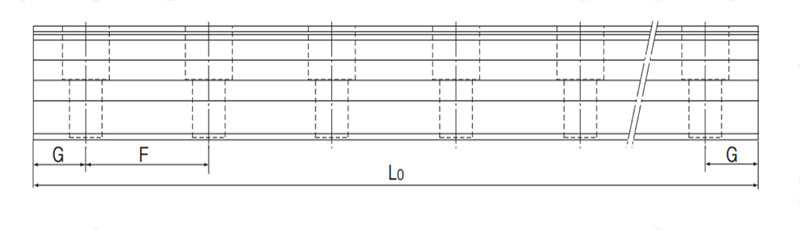

SRN型LM轨道的标准长度和最大长度
SRN 型 LM 轨 道 的 标 准 长 度 和 最 大 长 度 单 位 ∶mm
|
公称型号 |
SRN 35 |
SRN 45 |
SRN 55 |
SRN 65 |
|
|
280 |
570 |
780 |
1270 |
|
|
360 |
675 |
900 |
1570 |
|
|
440 |
780 |
1020 |
2020 |
|
|
520 |
885 |
1140 |
2620 |
|
|
600 |
990 |
1260 |
|
|
|
680 |
1095 |
1380 |
|
|
|
760 |
1200 |
1500 |
|
|
|
840 |
1305 |
1620 |
|
|
|
920 |
1410 |
1740 |
|
|
|
1000 |
1515 |
1860 |
|
|
|
1080 |
1620 |
1980 |
|
|
|
1160 |
1725 |
2100 |
|
|
|
1240 |
1830 |
2220 |
|
|
LM轨道 标准长度(LO) |
1320 1400 1480 1560 |
1935 2040 2145 2250 |
2340 2460 2580 2700 |
|
|
|
1640 |
2355 |
2820 |
|
|
|
1720 |
2460 |
2940 |
|
|
|
1800 |
2565 |
3060 |
|
|
|
1880 |
2670 |
|
|
|
|
1960 |
2775 |
|
|
|
|
2040 |
2880 |
|
|
|
|
2200 |
2985 |
|
|
|
|
2360 |
3090 |
|
|
|
|
2520 |
|
|
|
|
|
2680 |
|
|
|
|
|
2840 |
|
|
|
|
|
3000 |
|
|
|
|
标准孔距F |
40 |
52.5 |
60 |
75 |
|
G |
20 |
22.5 |
30 |
35 |
|
最大长度 |
3000 |
3090 |
3060 |
3000 |
