RSR-M1型

THK导轨\RSR20M1V

  • 产品品牌:日本THK
  • 产品型号:RSR20M1V
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:175 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:日本THK高温用导轨RSR20M1V型是此类型的标准型,RSR20M1N型就是滑块加长款,同时增加了负载,滑轨润滑采用专用高温用油脂使其温度从常温改变到高温,导轨滚动阻力的变化都很小。

型号:RSR20M1V

   日本THK高温用导轨RSR20M1V型是此类型的标准型,RSR20M1N型就是滑块加长款,同时增加了负载,滑轨润滑采用专用高温用油脂,使其温度从常温改变到高温,导轨滚动阻力的变化都很小。



公称型号

外形尺寸

                      LM滑块尺寸

H3

高度

M

宽度

W

长度

L

B

C

   S×

L1

T

K

N

E

润滑孔

d

  油嘴

  RSR20M1V        RSR20M1N

25

46

66.5

86.3

38

38

M4×6

45.2

65

5.7

17.5

5

6.4

A-M6F

7.5


LM轨道尺寸

基本额定载荷

静态容许力矩 N•m*

质 量

宽度

W1

W2

高度

M1

孔距

F

  d1×d2×h

长度*

Max

C

kN

C0

kN

   MA

   MB

MC

LM滑块

kg

LM轨道

kg/m

单滑块

双滑块

紧靠

单滑块

双滑块

紧靠

单滑块

20 0

‒0.03

13

15

60

6×9.5×8.5

1800

8.82

14.2

12.7

20.6

75.4

171

435

897

66.7

151

389

795

96.6

157

0.245

0.337

1.95



    直线导轨可以理解为一种滚动引导能轻易地达到很高的定位精度,滑块与导轨间末至单元设计,使线性导轨同时承受上下左右等各方向的员荷,专利的回流系统及精简化的结构设计让线性导轨有更平顺切低噪的运动。

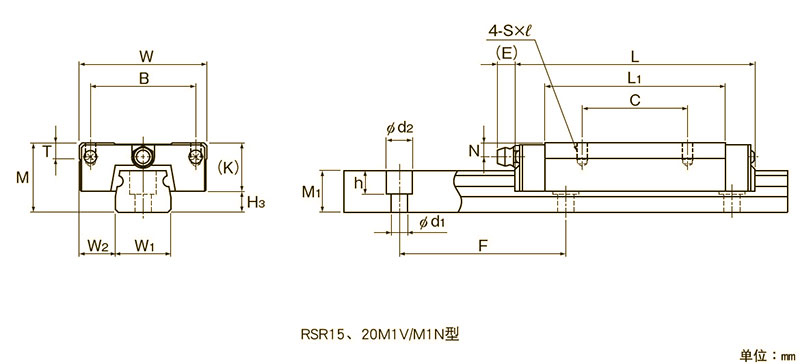

THK-RSR20M1V直线导轨
    直线导轨轨道轻轻装在床身上,轨道基准面贴着床身定位肩面;装入第一个装配螺栓使直线导轨轨道与安装面靠紧,在床身贴边上配作其余的楔块螺孔并清理干净;从第一个楔块起每隔两、三个位置装入楔块及其螺栓,拧紧楔块螺栓使直线导轨轨道基准面紧贴着床身定位肩面;再根据轨道上沉头孔的通孔选择直径一致的钻头,用该钻头通过轨道上沉头孔的通孔直接钻出床身安装面上螺孔的中心白眼孔;松开全部楔块螺栓,移开直线导轨轨道,根据所钻的中心白眼孔钻、攻床身安装螺孔,并用油石刮刀去毛刺,清理干净。

RSR-M1系列耐高温导轨型号

RSR9M1K RSR9M1N RSR12M1V RSR12M1N RSR15M1V RSR15M1N RSR20M1V RSR20M1N

上一篇:THK滚动导轨\高温专用导轨\RSR-9M1K\RSR-12M1WN\宽幅导轨滑块

下一篇:THK导轨、特种滑轨、RSR15M1WV
