EPF型

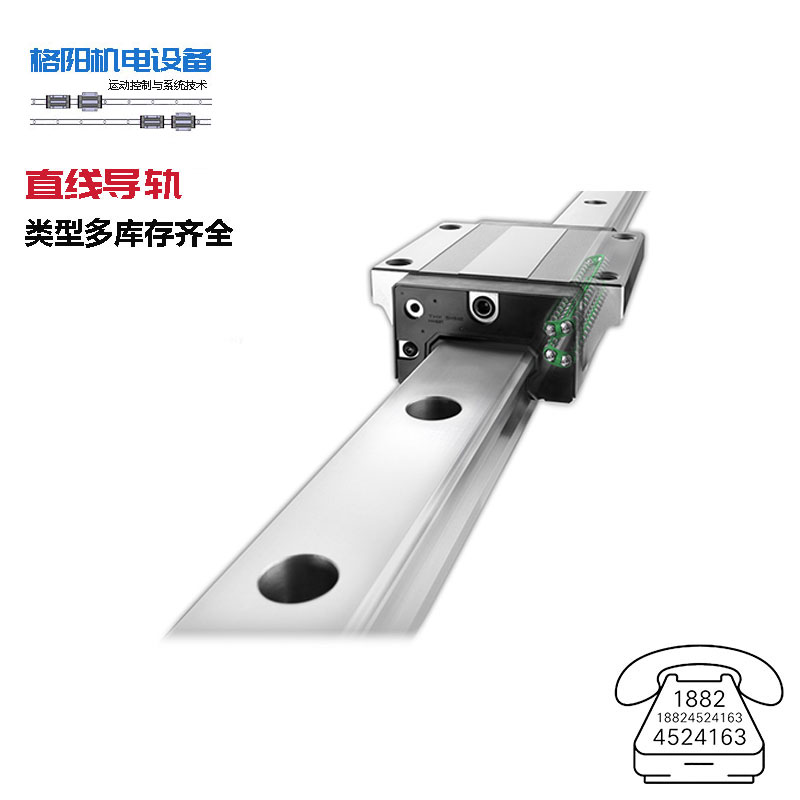

THK导轨、LM滑轨、微小型滑块、EPF9M、带保持器

  • 产品品牌:日本THK
  • 产品型号:EPF9M
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:120 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:THK微型导轨EPF9M,EPF型导轨由于采用的是4列圆弧沟道DB构造,特别对于Mc方向的力矩具有高刚性。因此最适合用于单轴上受Mc力矩作用的场所。EPF9M的安装镜面误差应在0.015/200mm范围内。若LM轨道、LM滑块的安装面的精度太低,则可能无法充分发挥其功能。

型号:EPF9M
  THK微型导轨EPF9M,EPF型导轨由于采用的是4列圆弧沟道DB构造,特别对于Mc方向的力矩具有高刚性。因此最适合用于单轴上受Mc力矩作用的场所。EPF9M的安装镜面误差应在0.015/200mm范围内。若LM轨道、LM滑块的安装面的精度太低,则可能无法充分发挥其功能。
(注意:安装基面建议使用铁、铸造物等刚性较高的产品。要使用铝等刚性较低的构件时,可能受到意外的负荷作用,因此请咨询THK。)

 EPF9M规格尺寸

公称型号

外形尺寸

LM滑块尺寸

LM轨道尺寸

高度

M

宽度

W

长度

LB

B

C

d3

S×

LB1

W1

W2

M1

EPF9M

10

20

37.8

15

16

7

M3×2.8

35.8

9

5.5

5

LM轨道尺寸

保证行程

基本额定载荷

静态容许力矩 Nm

质量

G

F

d1×d2×h

ST

CkN

C0kN

MA

MB

MC

LM滑块kg

LM轨道kg/m

7.5

20

3.5×6×3.3

21

1.00

1.87

6.81

6.81

7.89

0.036

0.290

  直线导轨装配前要熟悉产品的装配图和技术要求;核对其标准件、外购件的数量及规格,并加以检查是否与图纸一致。
  零部件装配:

(1)零部件、焊接件先检查尺寸,再进行试装;

(2)所有零部件按图进行装配,检查各零部件有无干涉、尺寸、装配是否正确,再进行调试,所有合格后进行拆卸喷涂。

标准件:所有标准件不得随意摆放和踩踏,须摆放在箱内或货架上。

①滑轨、滑块装配前须做防锈处理,滑轨表面不得有滑痕和打磨。

②滑轨、滑块装配时不得敲打,且装配面须平整。

③滑块装配时,滚珠不得掉落,滑轨须保证直线度和平面度;滑轨、滑块与装配面之交不得有间隙或垫垫片等。

④双导轨(或多条导轨)装配时,须保证滑块、滑轨在同一平面内或互相平行;滑轨、滑块与装配面之交不得有间隙或垫垫片等。

THK-EPF系列导轨型号
EPF7M  EPF9M EPF12M EPF15M
LM滑块的材质标准采用不锈钢材。
