THK-BNF滚珠丝杆的特点

时间:   来源: 本站   浏览量: 145 次

THK为满足客户各种要求的用途,THK提供的各种型号的滚珠丝杠具有不同类型的螺母∶双螺母型(BNFN型)、单螺母型(BNF型)、错位予压螺母型(BIF型)和微型滚珠丝杠(MDK型和MBF型)。

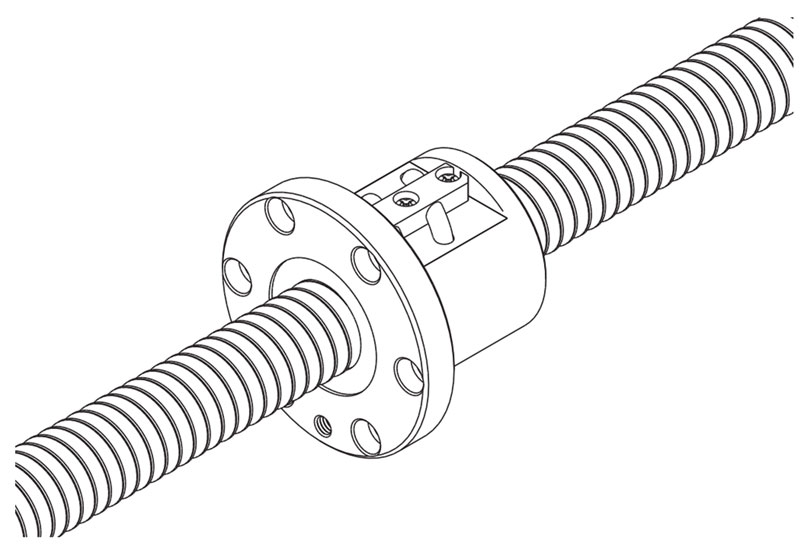

BNF型 单螺母法兰的种类 , 利用法兰上的螺 栓孔进行装配。
THK-BNF丝杆的特点:
1.防尘
下列型号的螺母装有迷宫式密封挡板∶
●BNFN型、BNF型和BIF型的所有型号
●MDK0802/1002/1202/1402/1404/1405型
当粉尘或其它异物可能进入滚珠丝杠时,必须使用防尘设备(例如伸缩护罩)对丝杠轴进行完整覆盖。
2.润滑
对于螺母,交货时已封入锂皂基润滑脂。(对于MBF型和MDK型仅涂布了防锈油。)
3.丝杠轴端的额外加工
由于只有丝杠轴的有效螺纹部是经过感应淬火处理(BNFN型、BNF型和BIF型的所有型号;MDK1405型)
或渗碳处理(MBF型的所有型号;MDK0401至1404型)加以表面硬化,轴端要通过磨床或铣床进行额外的加工十分容易。
此外,由于丝杠轴的两端均有中心孔,它们可以接受外圆磨削加工。有效螺纹部的表面硬度 ∶HRC58至64
4.丝杠轴端部的硬度
BNFN型、BNF型和BIF型的所有型号;MDK1405型∶HRC22至27
MBF型的所有型号;MDK0401至1404型 ∶HRC35或以下
THK已经使丝杠轴端的形状标准化,以便快速估计和制造滚珠丝杠。
轴端的形状分为 :允许使用标准支持装置(符号H、K和J)的轴端形状和符合JIS B 1192-1997标准的轴
端形状(符合A、B和C)。
